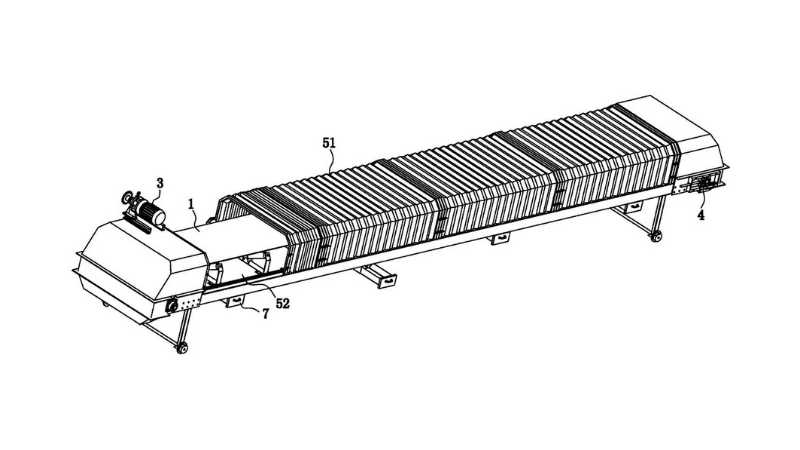

皮帶機的圖紙是設計和制造皮帶機的重要技術文件，包含了設備的詳細尺寸、結構、部件裝配關系等信息。以下是一些查看皮帶機圖紙的方法和注意事項：

一、圖紙的基本組成

標題欄：包含圖紙的名稱、圖號、比例、設計日期、版本信息和設計人員的簽名等基本信息。

圖框和圖線：劃定圖紙邊界的圖框，以及表示設計元素的圖線，其樣式和粗細傳達了不同的信息優先級。

注釋和符號：包括尺寸標注、公差、表面粗糙度要求、焊接、孔位、折彎等標注，這些注釋為制造提供了精確指導。

視圖和剖面：提供了從不同角度和不同層面觀察設備的方式，包括正視圖、側視圖、頂視圖和必要的剖面視圖，有助于全面理解設備的空間布局和機械結構。

物料清單（BOM）：詳細列出了所有需要的材料和部件，包括部件編號、數量、材料類型、尺寸和說明，有助于在制造過程中進行物料采購和管理。

二、圖紙的查看方法

了解圖紙視角：圖紙通常會有視角標示，如第一視角或第三視角。

第一視角：人（眼）-產品-視圖，即觀察者面對圖紙，產品位于觀察者與圖紙之間，視圖是觀察者從產品前方看到的結構。

第三視角：觀察者位于圖紙的后方，從產品的對面進行觀察，視圖是觀察者從產品后方看到的結構。

識別圖紙中的符號和注釋：圖紙中的符號和注釋是理解圖紙的關鍵。常見符號如直徑（dia）、尺寸（dim）、距離（dist）、材料（material）等，需要熟悉這些符號的含義。注釋部分會包含詳細的尺寸標注、公差要求、表面粗糙度等信息，這些都是制造過程中必須遵循的。

分析視圖和剖面：視圖提供了設備的外觀和結構信息，剖面圖則展示了設備的內部結構，如傳動裝置、儲帶裝置、托輥裝置等部件的裝配關系和連接方式。通過分析視圖和剖面，可以了解設備的整體布局和各個部件之間的相對位置。

閱讀物料清單（BOM）：物料清單詳細列出了所有需要的材料和部件，包括部件編號、數量、材料類型、尺寸和說明。

三、圖紙查看的注意事項

注意圖紙的版次和修改記錄：圖紙可能會有多個版本，每個版本都可能有修改和更新。在查看圖紙時，要注意圖紙的版次和修改記錄，確保使用的是最新版本。

關注圖紙中的技術要求：圖紙中通常會包含一些技術要求，如未注公差、未注倒角、粗糙度要求等，這些技術要求是制造過程中必須遵循的，否則可能會影響設備的性能和壽命。

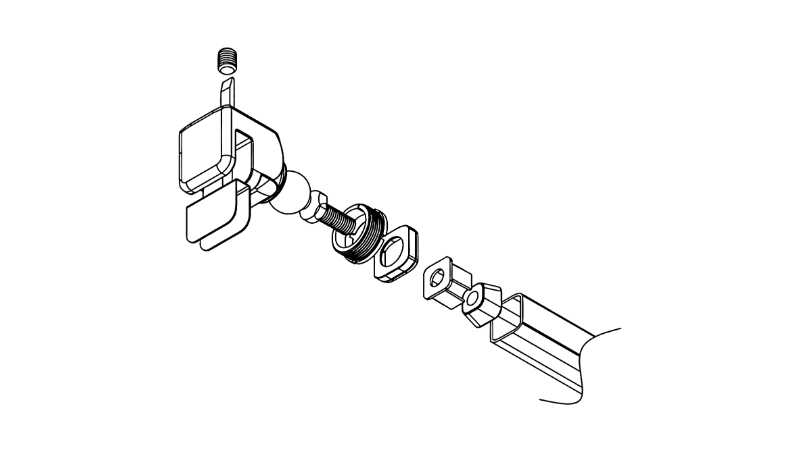

理解圖紙中的裝配關系：皮帶機的圖紙通常會包含裝配圖，展示了各個部件如何組裝在一起。在查看圖紙時，要理解各個部件之間的裝配關系，以便在制造和裝配過程中正確安裝。

綜上所述，查看皮帶機的圖紙需要關注圖紙的基本組成、掌握圖紙的查看方法，并注意圖紙查看的注意事項。通過對圖紙的深入理解和分析，可以確保皮帶機的設計和制造過程準確無誤。
